Montaje manual rápido y simple
Dientes muy afilados para una mejor penetración en el material
Corto con corona de anclaje
Bajo coste
Anclaje para aumentar el par y la resistencia a la extracción
- Montaje manual rápido y simple
- Anclaje para aumentar el par y la resistencia a la extracción
- Bajo coste
- Dientes muy afilados para una mejor penetración en el material
Técnica de fijación – Grandes series – E-Shop
| Référence | Taraudage M (6H) | L (mm) | Ø E (mm) | Ø A (mm) | Ø B (mm) | Ø du puit | Ficha de datos | 3D |
|---|---|---|---|---|---|---|---|---|
| IE C 020 035 T039 L 0 | M2 X 0.40 | 3.5 | 3.9 | 3.5 | 3.1 | 3.10 |  | |
| IE C 025 040 T044 L 0 | M2.5 X 0.45 | 4 | 4.4 | 4 | 3.5 | 3.60 - 3.70 | | |
| IE C 030 050 T056 L 0 | M3 X 0.50 | 5 | 5.6 | 5 | 4.5 | 4.60 - 4.70 | | |
| IE C 035 050 T059 L 0 | M3.5 x 0.60 | 5 | 5.9 | 5.5 | 4.9 | 5.00 - 5.20 | | |
| IE C 040 050 T066 L 0 | M4 X 0.70 | 5 | 6.6 | 6 | 5.4 | 5.50 - 5.70 | | |
| IE C 050 060 T076 L 0 | M5 x 0.80 | 6 | 7.6 | 7 | 6.5 | 6.60 - 6.70 | | |
| IE C 060 070 T086 L 0 | M6 X 1.00 | 7 | 8.6 | 8 | 7.5 | 7.60 - 7.70 | |
Inserto de expansión
Fase
01
El inserto se coloca en la carcasa perforada destinada a moldear : el agujero
Fase
02
El inserto simplemente se presiona axialmente en el alojamiento y penetra deformándose ligeramente.
El inserto se quedará enrasado con el material para evitar cualquier daños resultante de un efecto de palanca.
Fase
03
Bajo la acción del tornillo, el inserto recupera su forma inicial, los dientes de anclaje se interponen y garantizan la resistencia a la extracción y a la torsión.
Elijar una longitud de tornillo que permite extender de forma eficiente el inserto.
En ningún caso el tornillo debe entrar en contacto
con el fondo del agujero.

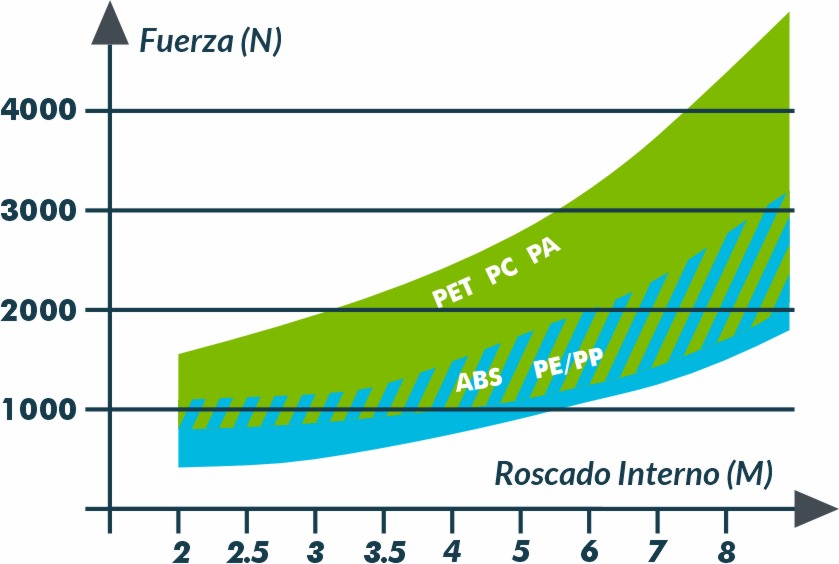

- Basado en pruebas de laboratorio realizadas con materiales sin relleno
- Valores son sólo indicativos
Produit |
Sous Famille |
Type |
Taraudage |
L |
Forme Extérieure |
Ø E |
Matière |
Spécification |
|||||||
Exemple |
I |
E |
C |
0 |
2 |
0 |
0 |
3 |
5 |
T |
0 |
3 |
9 |
L |
0 |
|
Insert |
à Expension |
Court |
Taraudage intérieur |
Longueur totale 3.5 mm |
Tréfilé |
Diamètre le plus grand |
Laiton CW 614N |
Aucune |
|||||||
| Sous Familles E à Expension |
Type d’insert à Surmouler Forme extérieure |
Matières |
Spécifications 0 Aucune 1 ZnNi Zinc Nickel N Nickelage |
